  Metallschleiftechnik

Schleiftechnik

Das Schleifen, Entgraten und Kalibrieren von Werkstückoberflächen mittels Schleifbändern erfordert ein Höchstmass an Präzision.

Das Herzstück einer Breitbandschleifmaschine ist das Schleifaggregat mit der Kontaktwalze, die je nach Anwendung in den verschiedensten Ausführungen gefertigt wird.

Breitbandschleifaggregate

  Metallschleiftechnik

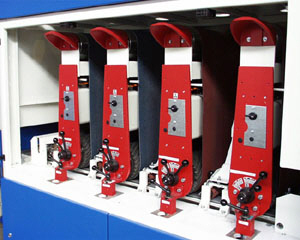

Schleifmaschinen mit bis zu 4 in Folge angeordneten Schleifaggregaten können in einem Durchlauf feine Oberflächenqualitäten erzielen. Das erste Aggregat schleift grobe Kratzer aus der Oberfläche, die folgenden Aggregate finishen mit feineren Schleif- oder Nylonvliesbändern die Oberfläche.

Shorehärten der Kontaktwalzen

  Metallschleiftechnik

Die Walzenhärte wird in SHORE ° angegeben. Bei Steelmaster Breitband- Schleifmaschinen zwischen 25°- 85° Shore. Je nach Anwendung mit spiralförmigen Nuten. Durch die Nut wird erreicht, dass flexible Walzen sich an die Werkstück- konturen drücken und somit eine "Kantenverrundung" verursachen.

Kontaktwalzen Ø

  Metallschleiftechnik

Eines der wichtigsten Kriterien ist der Walzendurchmesser. Maschinen können je nach Modell mit folgenden Kontaktwalzen Ø ausgerüstet werden:
Ø 102 mm Ø 122 mm
Ø 140 mm Ø 180 mm
Ø 200 mm Ø 240 mm
Ø 300 mm Ø 350 mm

Walzen Ø ist abhängig von der Anwendung !

Ein zu großer Walzen Ø ist sehr nachteilig !!!!

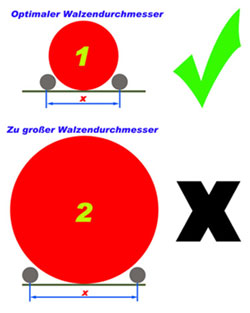

Das Bild 2 Maß X verdeutlicht das kleine Werkstücke nicht mehr bearbeitet werden können. Zudem kann eine große Kontaktwalze mit einer weichen Shorehärte keinen Lasergrat entfernen.

Optimale Lösung:  Entgratmaschine

Metallschleiftechnik

Universelle Lösung mit 2 hintereinander geschalteten Schleifwalzen zur Entfernung von

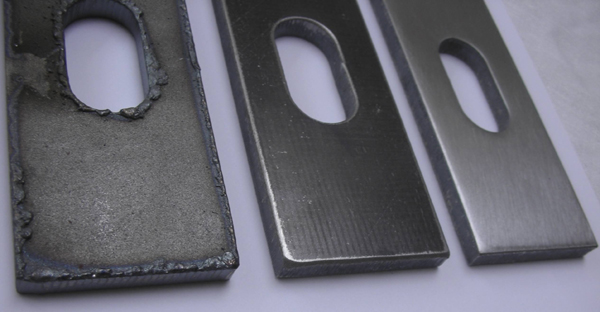

Lasergrat, Stanzgrat, Plasmagrat

- Walze 1 Härte 65°- 85°  (Schleifen)

- Walze 2 Härte 25° - 35° (Kantenverrundung)

- Anschließend wird mit 2 EC-Systemen der Sekundärgrat restlos entfernt.

Siehe auch:  Entgrattechnik

Entgrattechnik + Schleiftechnik wie gewünscht
